K 7913 - Instandsetzung der Brücke über die Ach in Leutkirch - Hofs
Landratsamt Ravensburg, Straßenbauamt, Friedenstraße 6, 88212 Ravensburg
Bauzeit:
April bis Juli 2016
April bis Juli 2016
Auftragssumme:
ca. 204 Tsd. € netto
ca. 204 Tsd. € netto
Bauwerksdaten:
Baujahr: 1979
Statisches System: 1-Feld Massivplatte auf Betongelenken
Überbauquerschnittsform: Massivplatte, Stahlbeton
Stützweite: 8,60m bei 90°
Gesamtlänge des Überbaus: 9,54m auf der Mittelachse
Konstruktionshöhe: 0,70m
Überbaubreite zw. den Geländern ca. 9,50m
Fahrbahnfläche: ca. 96m²
Baujahr: 1979
Statisches System: 1-Feld Massivplatte auf Betongelenken
Überbauquerschnittsform: Massivplatte, Stahlbeton
Stützweite: 8,60m bei 90°
Gesamtlänge des Überbaus: 9,54m auf der Mittelachse
Konstruktionshöhe: 0,70m
Überbaubreite zw. den Geländern ca. 9,50m
Fahrbahnfläche: ca. 96m²
Auftragsumfang:

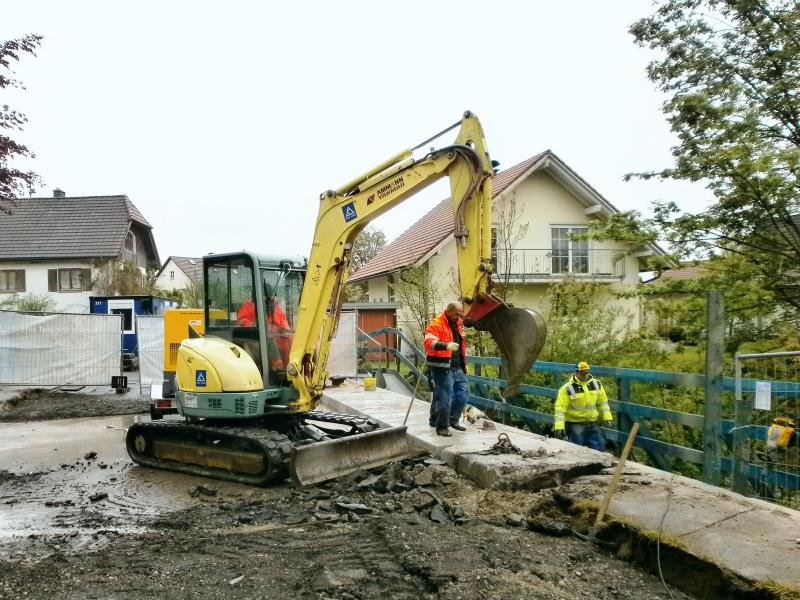

• Abbruch und Wiederherstellen der Kappen mit Schürzen.
• Abtragen und Wiederherstellen des Fahrbahnbelags und der Brückenabdichtung.
• Herstellen Streifenfundamenten in den Flügelbereichen und an den Widerlagerwänden.
• Aufbringen einer bituminöser Abdichtung auf Epoxidharz Grundierung und Kratzspachtelung. Anschluss der bituminösen Abdichtung an das Schrammbord nach RIZ-Dicht 3.

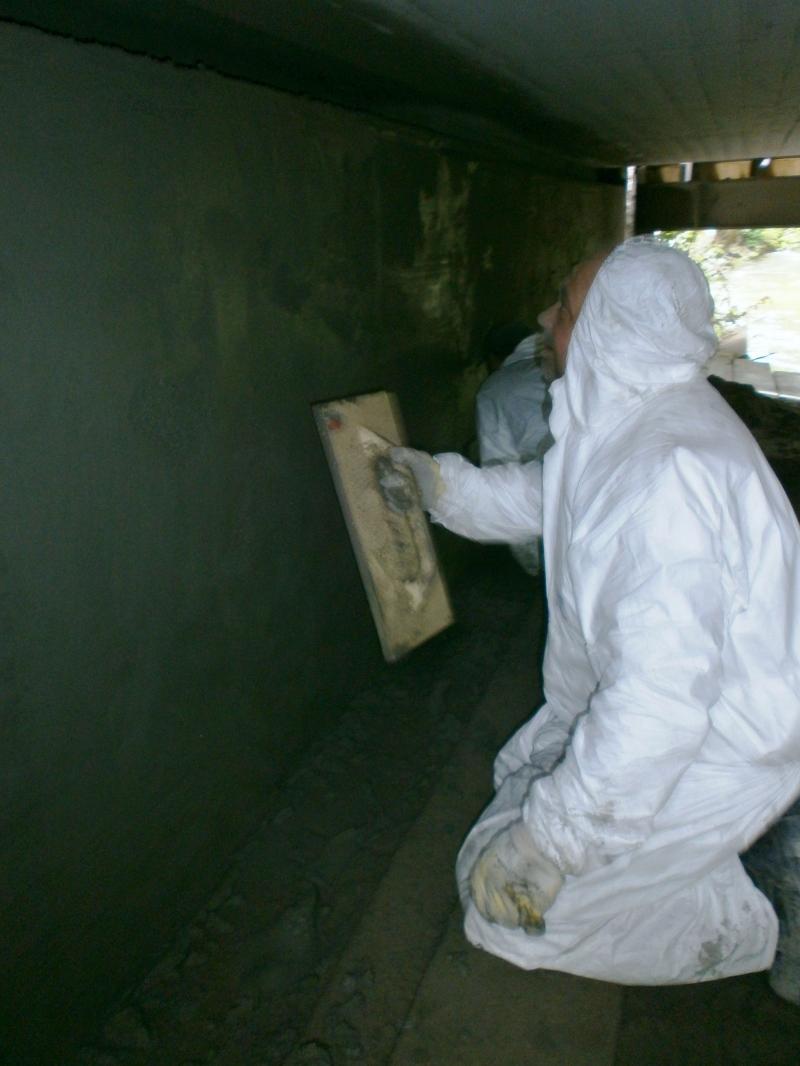

• Instandsetzung zu geringer Betondeckung, durch 2cm HDW-Abtrag an Unterbauuntersicht, Widerlager- und Flügelwänden und instandsetzen mit SPCC.
• Aufbringen einer OS B Beschichtung auf den mit SPCC instandgesetzten Flächen.
• Erneuerung der Fahrbahnabschlussprofile, Tropftüllen und der Geländer.
• Herstellen von Pflasterbelägen, Entwässerungsrinnen und der Bauwerksentwässerung.
• Abbruch und Wiederherstellen der Kappen mit Schürzen.
• Abtragen und Wiederherstellen des Fahrbahnbelags und der Brückenabdichtung.
• Herstellen Streifenfundamenten in den Flügelbereichen und an den Widerlagerwänden.
• Aufbringen einer bituminöser Abdichtung auf Epoxidharz Grundierung und Kratzspachtelung. Anschluss der bituminösen Abdichtung an das Schrammbord nach RIZ-Dicht 3.
• Instandsetzung zu geringer Betondeckung, durch 2cm HDW-Abtrag an Unterbauuntersicht, Widerlager- und Flügelwänden und instandsetzen mit SPCC.
• Aufbringen einer OS B Beschichtung auf den mit SPCC instandgesetzten Flächen.
• Erneuerung der Fahrbahnabschlussprofile, Tropftüllen und der Geländer.
• Herstellen von Pflasterbelägen, Entwässerungsrinnen und der Bauwerksentwässerung.
Besondere Aufgaben:
• Herstellen eines Behelfssteges für Fußgänger und Radfahrer bei beengten Platzverhältnissen durch direkt am Bauwerk angrenzende Privatgrundstücke. Durch die Zentrale Lage im Ort sind alle Sparten beim Bauwerk gebündelt.
• Herstellen eines Behelfssteges für Fußgänger und Radfahrer bei beengten Platzverhältnissen durch direkt am Bauwerk angrenzende Privatgrundstücke. Durch die Zentrale Lage im Ort sind alle Sparten beim Bauwerk gebündelt.
